屋面保温防水是一个系统工程，造成渗漏的原因较多，但材料是屋面防水的基础，故要解决防水问题需从材料方面入手，然后依次考虑设计、施工及后期维修管理问题。所以，若保温层选用有防水性能的泡沫保温材料，则能从结构设计方面解决这类问题。
就目前而言，现场喷涂硬泡聚氨酯具有优异的保温隔热性能，闭孔率良好，是良好的憎水性材料，在质量和性能方面均被信赖。
防水性好
聚氨酯硬泡是一种结构致密的微孔泡沫体，闭孔率达90%以上，具有光滑的自结皮，因此具有很高的水蒸汽渗透阻和良好的不透水性。
采用直接喷涂成型施工技术，使聚氨酯硬泡层成为无接缝壳体，形成完整的不透水层，杜绝了水沿缝隙渗入的可能性。
另外，它与基层粘结牢固，粘结强度可超过泡沫体本身的撕裂强度，不易与基层脱离，可有效避免水沿层间渗漏的现象。
节能保温
保温节能效聚氨酯硬泡材料是结构致密、封闭的非连通孔隙，材料的孔隙率较大，几乎没有对流作用的影响，所以导热系数低，保温隔热性能佳，节能效果明显。
据测算，聚氨酯硬泡防水保温一体化材料厚度为25 mm时，达到节能50%的要求；当施工厚度达40mm时可达到国家规定节能65%的要求。
在实际工程应用中，相同的建筑，与传统作法的屋面相比，聚氨酯硬泡防水保温复合屋面室内温度冬季可提高5-6℃，夏季可降低4-5℃。
拉伸强度高
聚氨酯硬泡表观密度小，强度高，延伸率大，抗冲击性好，不开裂，适应基材变形能力强。当其表观密度为35-40kg/m3，抗压强度在0.2-0.3MPa之间，伸长率平均在10％-14%之间。
耐腐蚀性
在苯、汽油等一般溶剂和稀浓度的酸、碱、盐溶液等环境的作用下，聚氨酯硬泡具有良好的化学稳定性，也不会发生霉变和腐烂。
安全无毒
聚氨酯硬泡泡沫无毒，无刺激性，操作安全便捷， 更不会像玻璃棉那样在作业时使人产生瘙痒，不会寄生细菌或者菌类，也不会滋养寄生虫。
温度范围广
在-50℃的低温下，聚氨酯硬泡体积收缩率小于1%，也不会发生变脆和开裂等现象；在120℃条件下，体积和强度无明显变化；
在150℃较高温度下，聚合体不会发生降解，因此可供高温下使用。它不会像EPS或 XPS材料那样发生熔化滴落现象，而且聚氨酯硬泡材料在燃烧的过程中，会形成一个焦化的保护层来抑制燃烧的蔓延。
施工方便

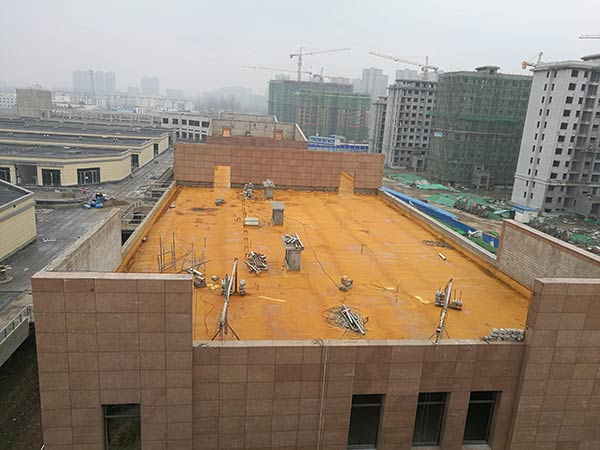

采用喷涂发泡的聚氨酯硬泡，工艺、设备简单，操作方便；
材料固化速度很快，喷涂后20min即可上人，简化了整体施工工序，缩短了施工周期；
适用于任何形状的屋面工程，如平面、立面、波纹状等结构，适用于地下室保温防潮、旧屋面翻新维修和改造等；
尤其适合形状复杂、管道纵横的基层表面施工，易于保证工程质量。聚氨酯硬泡屋面施工时不需大型吊装设备，一套设备在良好条件下每天可完成屋面1000㎡。
耐久性好
为确保聚氨酯硬泡长期发挥防水保温作用， 使其外表面不受阳光、大气侵蚀和外力损坏，在外表面层上涂覆一层厚3-5mm的防水、防紫外线聚合物砂浆保护层。
保护层不仅保护了防水保温层，而且本身具有很强的防水性能，将两种材料粘结在一起，共同担负屋面的防水任务，提高了防水保温材料的耐久性。
欧美发达国家大量工程经验表明，凡具有保护不直接受紫外线照射的防护材料屋面，其工程耐用年限可达30年以上。
